TC172-16SCB12R-02

浏览同类产品

上一页： TYPE-C连接器TC170-24SLB12R-02

下一页： TYPE-C连接器TC175-24SLB02R-C3

  • 商品名称： TYPE-C连接器TC172-16SCB12R-02
  • 商品编号： TC172-16SCB12R-02
  • 商品规格： 16P单壳外壳带弹片沉板式(CL=0.78 L=6.5)
  • 主要参数： 寿命10000次，1400PCS/盘
  • 适应温度： 贴片温度260℃，使用温度-25℃～+85℃
  • 产品材质：不锈钢镀镍、铜合金镀金
  • 适用范围：快充、数据传输、慢充

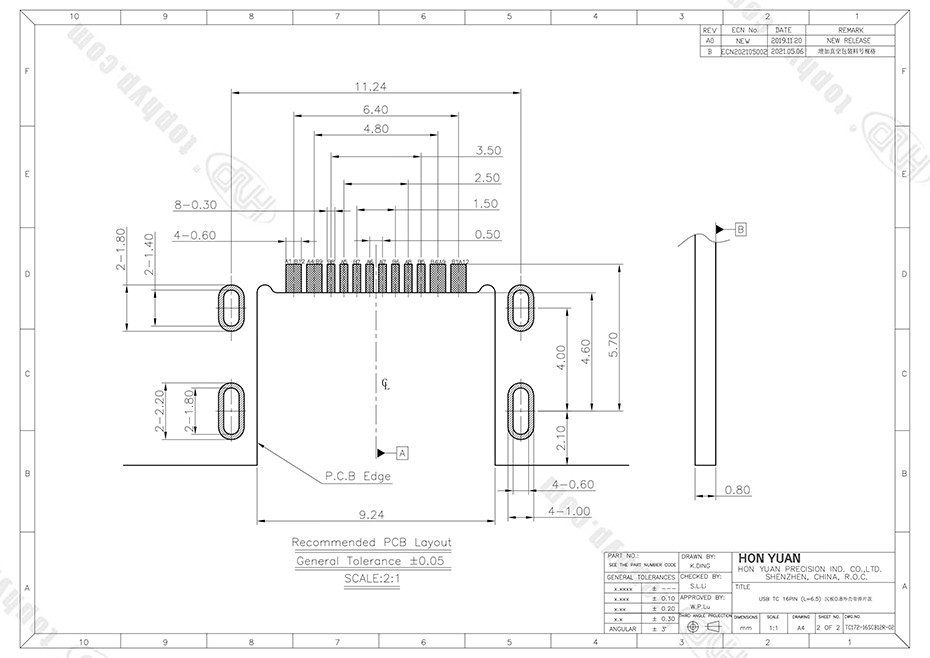

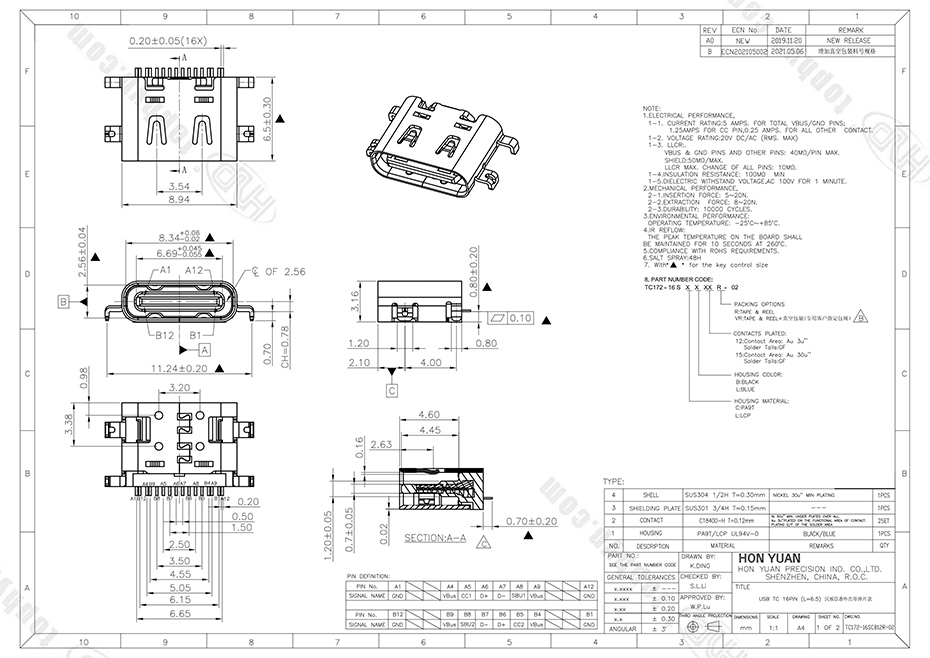

  •  型号   规格  PDF图纸规格  3D图纸
     TC172-16SCB12R-02  16P单壳外壳带弹片沉板式(CL=0.78 L=6.5)
     -  -

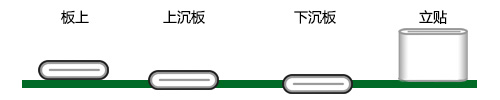

  • TYPE-C贴片焊接分类示意图



 传输标准   支持USB4™  Thunderbolt 3 验证  支持 USB3.2  支持USB2.0
 USB2.0  支持  支持  支持  支持
 USB3.2  支持  支持  支持
 Thunderbolt 3  支持  支持
 USB4  支持
 USB PD 3.0  支持  支持  支持  支持
 典型应用  高带宽产品  高带宽产品  数据传输需要  慢充、慢传输
 典型速率  20Gbps/40Gbps/80Gbps  10Gbps/20Gbps  5Gbps/10Gbps  480Mbps









项目 内容
类别 TYPE-C母座
焊接方式 上沉板SMT
PIN脚数量 16PIN
端口数 1
最大电压 20V
最大电流 5A
端子材料 铜合金
端子镀层 金
工作温度 -25℃～+85℃
焊接温度 260℃
使用寿命 10000次
包装形式 模压带包装 (盘卷包装)/袋装
最小包装数量 1400PCS/盘
14000PCS/箱



关键词：TYPE-C连接器,TC172-16SCB12R-02
