-
实验目的：相同高度不同材料2*4轻触开关破坏损伤差异
-
实验样品：A样品为40Pcs优质塑胶材料2*4轻触开关；B样品为20Pcs劣质塑胶料2*4轻触开关
-
破坏方式：60g治具自由落体砸击
-
测试数量：每批次每款10Pcs，总计60Pcs
-
主要工艺：A、B样品均为注塑工艺
-
跌落高度：5-45cm
-
实验环境：常温常压
|
高度
|

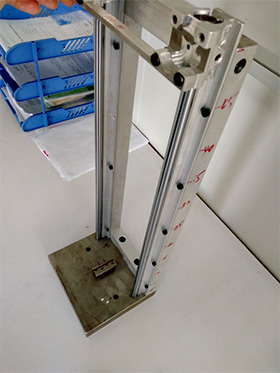

2*4轻触开关带柱产品做0.5mm行程的破坏实验，产品平放在治具上60gf自由落体（如图一）
|
2*4轻触开关4.6x1.82x3.5mm(图一)
|
|
|
A样品
|
B样品
|
|
5cm
|
|
60g自由落体；10Pcs产品按压其中4Pcs有功能另6Pcs无功能，底部有轻微开裂肉眼不可见
|
|
10cm
|
60g自由落体；10Pcs产品均按压有功能及外观正常
|
60g自由落体；10Pcs产品按压均无功能，底部有开裂肉眼可见
|
|
15cm
|
60g自由落体；10Pcs产品按压有功能，底部有轻微开裂肉眼不可见
|
|
|
20cm
|
60g自由落体；10Pcs产品按压有功能，底部没有明显开裂，侧面有轻微开裂肉眼不可见
|
|
|
45cm
|
60gf自由落体；10Pcs产品按压其中4Pcs有功能另6Pcs无功能，底部有轻微开裂肉眼不可见
|
|
结论;2*4轻触开关在相同工艺、测试环境下；不同材料在破坏实验中结果差距明显，只有好的原材料才能制造出优质的轻触开关。
